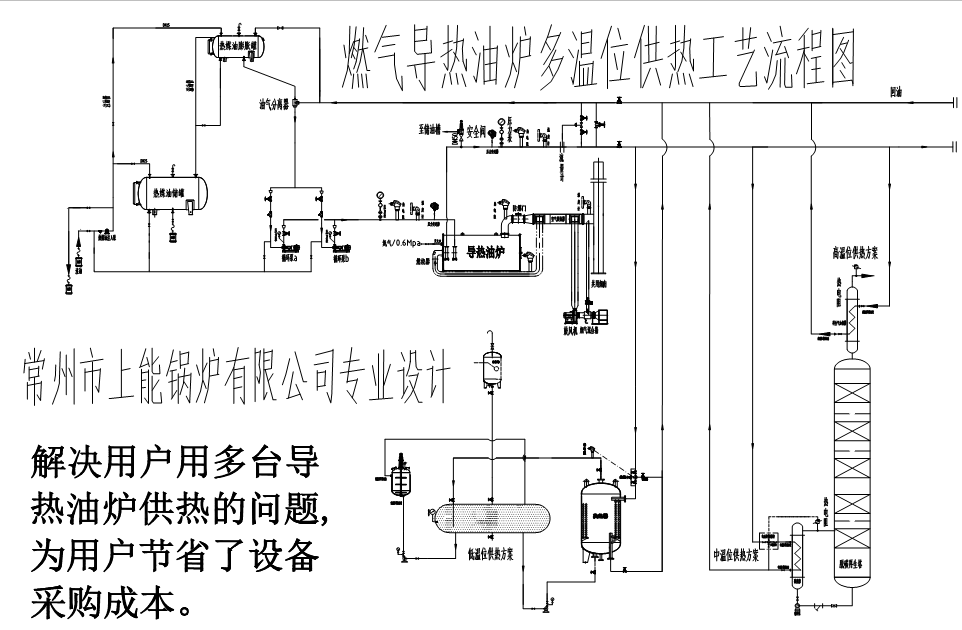

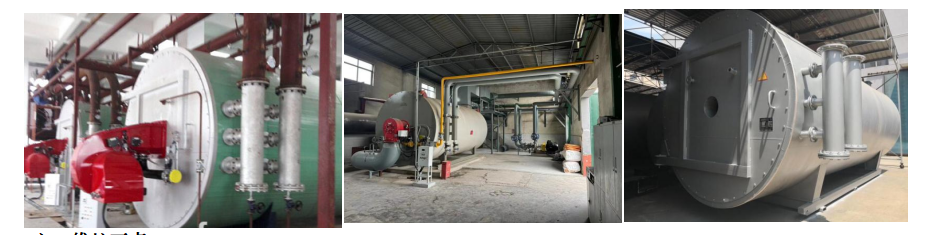

燃气导热油加热炉多温位系统控制方案

燃气导热油加热炉多温位系统是一种通过独立控制高温（280-350℃）和低温（120-200℃）循环单元，实现热能分级利用的工业供热设备。其核心由双循环泵、换热器及温控阀门组成，采用燃气燃烧加热导热油，通过三回程受热结构提升热效率至95%? 。系统特点包括： ?双温位精准控制?：高温区为反应釜等设备供能，低温区利用余热预热或干燥? ； ?安全设计?：配置FGR烟气外循环技术，氮氧化物排放≤30mg/m3，具备过热/过压保护? ；

一、系统架构设计

1. ?分布式温度传感网络?

l 在反应釜夹套、蒸发器、换热器出口等关键工艺点安装PT100铂电阻温度传感器，实现多点实时监测?

l 采用4-20mA信号传输至PLC控制系统，确保信号抗干扰能力

2. 智能控制核心

l PLC选用西门子S7-1200系列，配备模拟量输入模块和PID控制模块

l 集成HMI人机界面，实现工艺参数可视化监控

3. ?执行机构配置

l ? 燃气比例阀：采用西门子SIT系列，实现0-100%无级调节

l 循环泵变频器：通过PID输出信号调节电机转速，控制导热油流量

二、多温位控制策略

1.主从式温度控制?

l 主温控点：设置反应釜温度为主控参数，PID输出控制燃气阀开度

l 从温控点：蒸发器、预热器等辅助温区通过PID调节旁通阀开度，实现温度补偿

2动态流量分配?

l 在主管道安装涡轮流量计，通过PLC计算各支路需求流量

l 电动调节阀根据流量反馈自动调整开度，实现热负荷分配

3.安全联锁保护?

l 超温保护：当任一测温点超过设定值±5℃时，立即切断燃气供应

l 低流量保护：循环泵电流低于设定值20%时触发报警并停机

三、智能控制算法

1.模糊PID控制?

l 建立温度偏差、偏差变化率、积分时间的模糊规则库

l 根据实时工况自动调整PID参数，提升响应速度

2.前馈补偿控制?

l 根据进料流量、温度等参数预测热负荷变化

l 提前调整燃气阀开度，减少温度波动

3.自适应学习功能?

l 记录历史控制数据，建立工艺参数数据库

l 通过机器学习优化控制策略，实现越控越精准

四、系统功能实现

1. ?多温区独立控制?

l 每个温控点可设置独立PID参数，支持不同工艺需求

l 通过HMI可实时查看各温区曲线，支持历史数据追溯

2. ?节能运行模式?

l 根据生产负荷自动切换大小火模式

l 利用余热回收系统，降低燃气消耗

3. ?远程监控功能

l ? 4G模块实现手机APP远程监控

l 支持报警信息推送和参数修改

五、实施步骤

 1.?硬件安装?

l 温度传感器安装于工艺管道1/3处，避免涡流影响

l 执行机构安装时需考虑维修空间，阀门前后设置截止阀

2. ?系统调试?

进行传感器精度校验，误差控制在±0.5℃以内

执行机构响应测试，确保调节时间≤15秒

3. ?参数整定?

l 采用临界比例法进行PID参数初步整定

l 通过阶跃响应测试优化控制参数

六、维护要点

1. 每月检查传感器接线端子，防止氧化导致接触不良

2. 每季度清洗燃气阀阀芯，保持调节精度

3. 每年校验温度传感器精度，确保测量准确

常州市上能锅炉有限公司是生产燃气导热油炉的专业厂家。

该方案通过分布式传感网络和智能控制算法，实现了燃气导热油加热炉的多温位精确控制，温度控制精度可达±1℃，相比传统控制方式节能15%以上，特别适用于化工、制药等行业对温度要求严格的工艺场景。
