油田相变炉，通常指‌真空相变加热炉‌，是一种广泛应用于油气田集输、原油加热等工艺的高效、安全间接加热设备。其核心原理是利用热媒介质（通常是水）在封闭系统中发生相变（液态→汽态→液态）来传递热量，避免了加热介质（如原油）与火焰直接接触，从而实现了安全、均匀、高效的加热。

一、工作原理

油田相变炉的工作原理基于‌封闭两相传热‌机制，其核心过程如下：

1. ‌热源加热与蒸发‌：燃烧器（通常使用天然气或电能）在炉体下部的燃烧室内燃烧，产生的高温烟气通过火筒和烟管加热炉体内的热媒介质（水）。水吸收热量后沸腾，由液相转变为饱和蒸汽，此过程吸收大量的汽化潜热

2. ‌蒸汽上升与冷凝放热‌：产生的饱和蒸汽在压力作用下，通过蒸汽上升管进入位于炉体上部的换热器（盘管）。在换热器内，蒸汽与需要被加热的工艺介质（如原油、油水混合物）进行热交换。蒸汽释放出其汽化潜热，自身冷凝为液态水。

3. ‌凝结水回流与循环‌：冷凝后的水在重力作用下，通过凝液回流管流回炉体下部的水空间，再次被加热蒸发，从而形成一个封闭的、无需外部动力的自然循环系统。

4. ‌维持真空与纯度‌：炉体内部通常维持在微负压（如-0.05至-0.01 MPa）或特定压力下。通过设计（如注液阀、液位控制阀、排气阀等），在启动阶段排出空气，确保汽相空间内为高纯度的饱和蒸汽，避免不凝性气体（如空气）积聚在换热管壁，从而保证极高的传热效率

二、‌关键优势‌：

l ‌安全‌：原油等易燃介质不与火焰直接接触，避免了局部过热和结焦风险。

l ‌高效‌：利用汽化潜热传递热量，传热系数远高于传统的热水循环水套炉，热效率可达90%以上。‌

l ‌均匀‌：蒸汽冷凝时温度恒定，实现了“等壁温”加热，避免了原油因局部过热而析出轻质组分。

l ‌节能‌：无需循环水泵，动力消耗低；热效率高，显著降低燃料消耗。例如，新疆油田的电相变加热炉相比燃气炉加热效率提高10%以上，每年可节省天然气150万立方米。

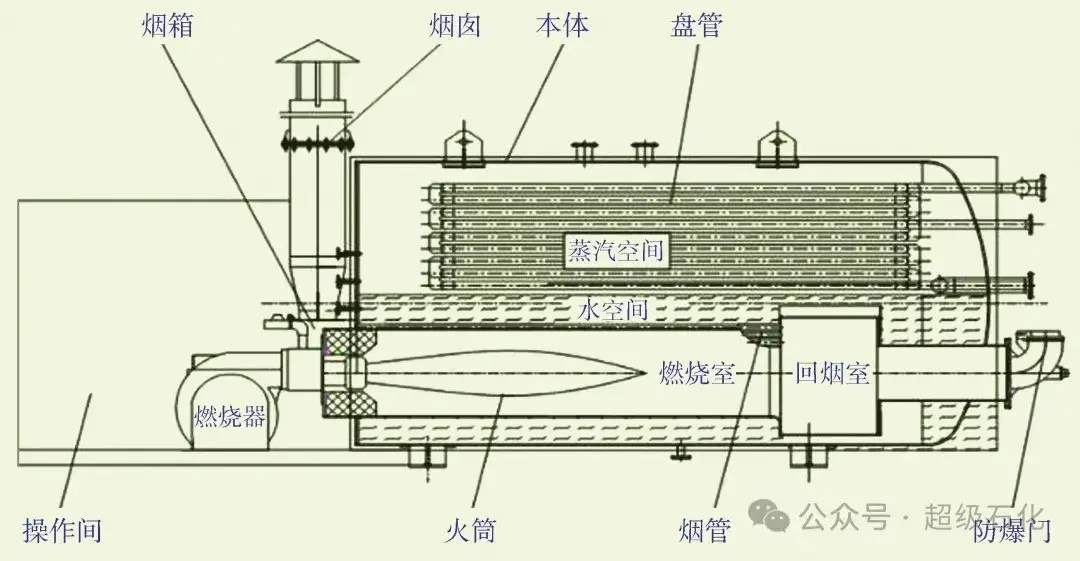

三、结构组成

油田相变炉的结构主要分为‌下部燃烧加热区‌和‌上部换热冷凝区‌两大部分，通常采用一体化设计。

 ‌下部炉体（燃烧室与蒸发器）:

n ‌燃烧室‌：位于炉体底部，内设燃烧器（燃气或电热元件）和波纹炉胆，用于燃料燃烧并产生高温烟气。

n ‌烟管系统‌：高温烟气在燃烧室完成辐射换热后，进入多回程（如二回程、三回程）的烟管，进行对流换热，充分回收热量。

n ‌水空间‌：充满热媒介质（水）的腔体，包围着燃烧室和烟管，是水被加热蒸发的区域。

n ‌排污口‌：位于底部，用于定期排放沉积物。

n ‌注液阀、液位控制阀‌：用于初始注水和运行中维持液位，确保汽相空间的纯度。

‌上部炉体（换热器与冷凝区）‌：

Ø ‌换热盘管‌：通常采用盘管式结构，被加热的工艺介质（原油等）在管内流动。

Ø ‌蒸汽冷凝空间‌：盘管周围是蒸汽空间，蒸汽在盘管外壁冷凝放热。

Ø ‌安全阀‌：安装在上部炉体顶部，用于超压保护。

Ø ‌蒸汽上升管与凝液回流管‌：连接上下炉体，形成封闭循环回路。

四、辅助系统‌：

² ‌燃烧系统‌：包括燃烧器、风机、燃气/燃油管路、点火装置及控制系统。

² ‌控制系统‌：包含主控面板、电控柜、温度/压力传感器、液位计等，实现远程启停、监控和自动化运行。‌

² ‌钢结构平台与自动扶梯‌：便于操作和维护。

新型发展趋势‌：近年来，‌分体相变加热技术‌得到应用，将蒸发器和冷凝器分离，进一步提升了适应性，避免了炉管结焦，特别适用于原油流量波动大的工况，如中国石油冀东油田于2026年1月投运的首台套分体相变原稳加热装置.

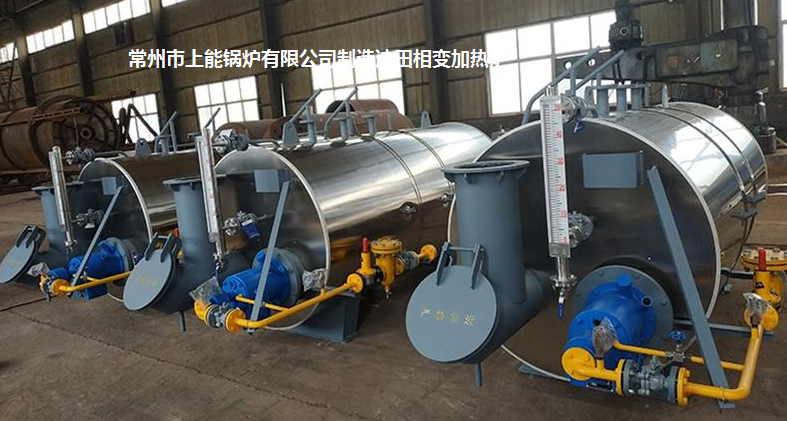

案例：3台×250×10⁴Kcal/h相变加热炉在哈萨克斯坦油田公司使用
