①.水套加热炉（jacket heater）是以水为热载体间接加热原油的油气田专用设备，由炉本体、水套、油管等部件构成，主要应用于油井井场及输油干线，通过加热降低原油粘度以增强流动性 。

     ②.该设备以天然气或轻油为燃料，在常压下通过密闭炉体内循环工质水进行热交换，具有日常补水量少、水质稳定不结垢的特点，其加热效率高且维护便捷，是油气集输过程的核心加热装置 。

③.工作原理为燃烧产生的高温烟气加热工质水产生蒸汽，通过加热盘管实现原油均匀受热，附属监测仪器可实时跟踪运行参数。针对沙漠等极端环境，采用撬装式结构确保设备露天稳定运行。

④.本公司专业制造燃油燃气水浴式加热炉，专为加热天然气或原油用的无压热水锅炉,是为满足油田特殊需要而设计的一种专用加热设备，主要用于油气集输系统过程中，将原油、天然气等加热到工艺要求的温度，以便进行输送、沉降、分离、脱水和初加工。

详细说明：负荷范围: 1000 kW (80万大卡/h) 至10000 kW (860万大卡/h)     燃料:天然气，LPG，工艺气体，轻油（柴油），重油，原油。

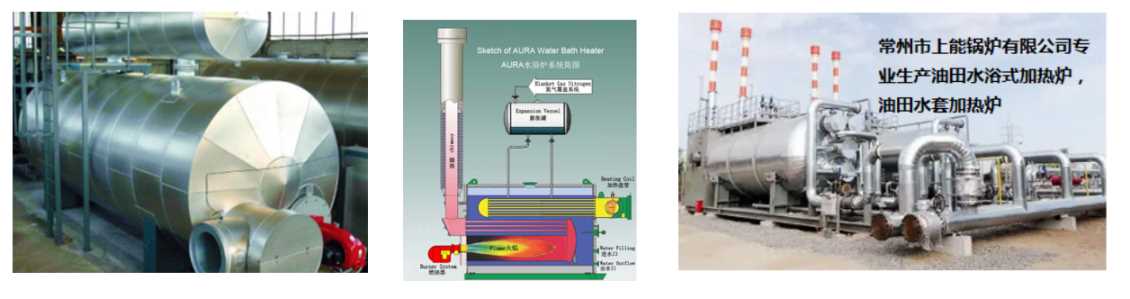

 ⑥.水套加热炉的加热原理为：燃烧器燃烧所产生的高温烟气经烟气出口管流入烟箱，由于高温烟气的热作用，能量通过热传递的方式传递给炉内工质水，工质水受热后温度上升从而部分汽化，汽化后的高温水蒸气上升至加热盘管处，与其接触传热后温度下降，从而冷凝回落至水浴中，然后经加热再次蒸发上升，高温烟气最终通过烟囱上升排入空气中。在此过程中加热盘管内的原油或天然气受热温度提升，进而达到工艺设定温度。 由于水浴加热方式的特殊性，被加热介质受热充分且均匀，加热曲线平缓，出口处物料质量较高，是理想的油田供热设备。

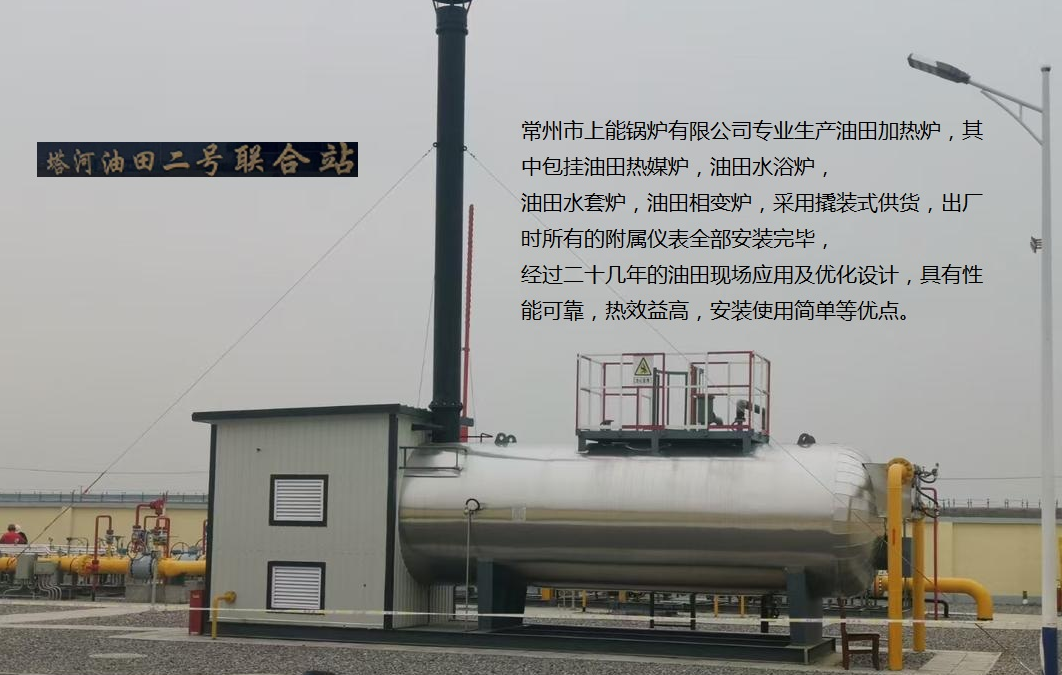

⑦.由于水套加热炉项目工作地点为工况极端恶劣的沙漠地区，故加热炉必须选用能够露天放置、结构紧凑的撬装式安装方式，以保证加热炉在沙漠地区工况下能够稳定运行。

⑧.结构 ： 水套加热炉一般由炉本体、烟火管、受热盘管、加热器及其他附件所组成，炉内压力为标准大气压。水套加热炉炉本体、加热盘管等位置一般焊有插孔，用来安装温度计、水位计或压力计，以便实时监测水套炉各项参数，保证其正常运行。
