Gas steam boiler
燃气蒸汽锅炉出口应用于天燃气丰富的中东和西亚国家（如俄罗斯，乌磁别克斯坦，伊郎，伊拉克，沙特阿拉伯，土耳其，印度，巴基斯坦）
Gas and steam boilers are exported to countries in the Middle East and West Asia rich in natural gas (such as Russia, Uzbekistan, Iran, Iraq, Saudi Arabia, Türkiye, India, Pakistan)
燃气蒸汽锅炉是以天然气为燃料，在炉内燃烧放出来的热量，加热锅内的水，并使其汽化成蒸汽的热能转换设备，水在锅（锅筒）中不断被炉里气体燃料燃烧释放出来的能量加热温度升高并产生带压蒸汽。
Gas steam boiler is a thermal energy conversion equipment that uses natural gas as fuel, burns the heat released in the furnace, heats the water in the pot, and vaporizes it into steam. The water in the pot (drum) is continuously heated by the energy released by the combustion of gas fuel in the furnace, heating the temperature and producing pressurized steam.

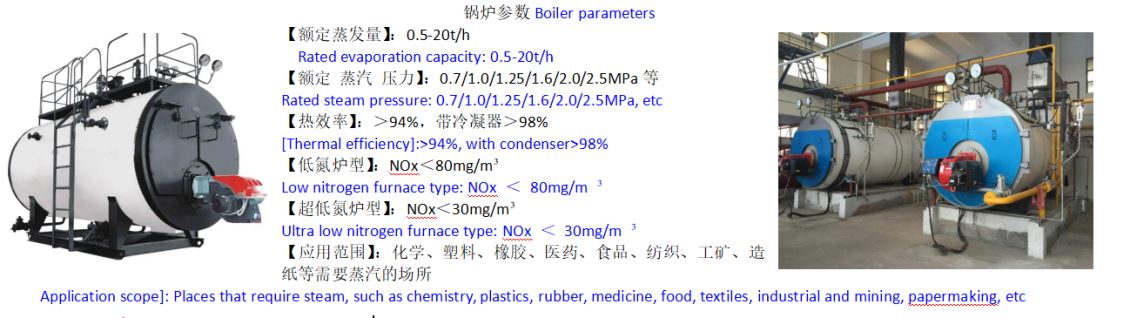

产品简介：Product Introduction：

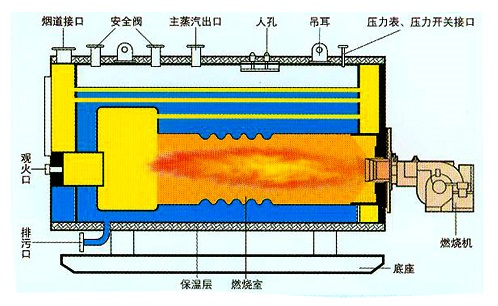

燃气蒸汽锅炉，采用湿背式结构。第一回程为波形炉胆，第二，三回程为烟管。锅炉配置完善的全自动控制装置和安全保护装置，实现水位全自动控制和报警、停炉；出口蒸汽压力自动控制及超压保护，锅炉自动点火，燃烧器火力调节和熄火保护，以保证锅炉安全经济运行。
该产品的燃料为天然气，燃料从燃烧器喷出，被电子点火棒点燃，在炉胆内微正压燃烧。高压烟气由回燃室转向180°入第二回程烟管，然后在前烟箱处再次转向180°进入第三回程烟管后，经过烟箱经冷凝式节能器及烟囱排入大气。
构造与性能：onstruction and performance:
（1）波纹炉胆
炉胆采用波纹炉胆结构，既增加了辐射和对流传热面积，又满足了炉胆受高温辐射后自由膨胀的需要。
（2）炉膛优化设计
更具各类燃烧器火焰尺寸，针对性地优化了炉膛尺寸，炉膛与燃烧器火焰完美匹配，有效地抑制了NOx的形成，避免了高温烟气直接冲刷炉胆。结合热工试验，合理地分配炉膛辐射受热面积、烟管对流受热面积，延长了锅炉的使用寿命，提高了锅炉热效率。
（3）烟气系统
采用上乘的三回程全湿背式结构；二、三回程烟管采用低阻螺旋传热技术，换热效果好、使用寿命长；独特的前后烟箱设计制作工艺，内置迷宫式隔热装置，外置U型卡槽式铰链设计，整体钢制面板，厚重结实，有效地降低了散热损失，提高锅炉热效率。
（4）节能器、冷凝器 (4) Energy saving device, condenser
结构紧凑 Compact structure | 并联布置 Parallel arrangement | 传热性能好 Good heat transfer performance | 翅片管换热器 Finned tube heat exchanger | 材质 material quality |
布置于锅炉顶部，结构紧凑，无占地面积。 | 对于热水锅炉的节能器、冷凝器，采用并联两级布置，工质流速降低，减小了节能器、冷凝器中工质流动阻力 | 逆流布置结构，换热温差大，传热性能好 | 采用优化设计的翅片管换热器，翅化比大，翅化效率高，烟气流阻小。 | 耐腐蚀碳钢、ND钢（09CrCuSb）、不锈钢（SUS304）等材质可选 |
（5）配件 (5) Accessories
压力表 | 超压保护装置
| 水位计
| 布水器
| 烟气冷凝水收集排放
| 锅筒配件
| 优质复合保温材料
|
大口径表盘、指针显示、高精度压力表；配备专用压力表缓冲管。 | 远传压力报警、机械式压力开关报警、弹簧全启式安全阀三重超压保护装置，确保锅炉在额定压力以内工作 | 锅炉两侧，通过平衡桶连接水位计，板式、双色、浮筒等多类水位计可选，水位观察直观、检测稳定、控制灵敏。 | 锅炉给水入口设置专用布水器，给水经布水器后分散均匀地进入锅炉，避免了给水时的局部温度骤降。 | 采用合理的烟道结构，燃气燃烧产生的冷凝水迅速汇集，在前后烟箱排出，极大限度减小了冷凝水对锅炉的腐蚀。 | 人孔、手孔等检查孔设置齐全，位置合理，维护检修方便。弹簧式安全防爆门，确保安全运行 | 保温采用高热阻硅酸铝纤维+防火铝箔热量反射膜+保温棉结构，导热系数低，保温效果好。 |
（6）外观 (6) Appearance
专业工业造型设计师精心设计的外观，新颖独特而又不失与周围环境的协调，彻底改变了工业锅炉笨重的形象；表面喷涂高档环保漆，漆面色泽纯正，耐水耐刮；前后炉面为高温磨砂喷漆，平整美观，坚固耐用，易于保养维护。
· 燃气蒸汽锅炉技术参数 Technical parameters of gas steam boilers
项目project | WNS1 | WNS1.5 | WNS2 | WNS3 | WNS4 | WNS6 | WNS8 | WNS10 | WNS12 | WNS15 | WNS20 | ||
额定蒸发量 Rated evaporation capacity | t/h | 1 | 1.5 | 2 | 3 | 4 | 6 | 8 | 10 | 12 | 15 | 20 | |
额定蒸汽压力 Rated steam pressure | Mpa | 0.7/1.0/1.25/1.6 | |||||||||||
饱和蒸汽温度 Saturated steam temperature | ℃ | 171/184/194/204 | |||||||||||
额定给水温度 Rated feedwater temperature | ℃ | 20 | 104(热力除氧）/20（常温除氧） | ||||||||||
水容量 Water capacity | m3 | 4.15 | 5.6 | 7 | 8.15 | 9.3 | 14 | 16.5 | 20 | 23 | 25 | 39.5 | |
设计换热面积 Design heat exchange area | m2 | 70 | 97 | 136.7 | 172.4 | 219.8 | 305.3 | 378 | 478.5 | 556 | 697 | 967 | |
设计热效率 Design thermal efficiency | % | 94~98 | |||||||||||
设计燃料 Design fuel | — | 天然气 | |||||||||||
主汽阀口径 Main steam valve diameter | mm | 50 | 65 | 65 | 80 | 100 | 125 | 150 | 150 | 150 | 200 | 200 | |
放汽阀口径 Discharge valve diameter | mm | 25 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 50 | 50 | |
安全阀口径 Safety valve diameter | mm | 2×40 | 2×40 | 2×40 | 2×50 | 2×50 | 2×65 | 80、65 | 2×80 | 2×80 | 2×100 | 2×100 | |
排污阀口径 Discharge valve diameter | mm | 40 | 50 | 50 | 50 | 50 | 2×50 | 2×50 | 2×50 | 2×50 | 2×50 | 2×50 | |
给水口径 Water supply diameter | mm | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 65 | 65 | 65 | |
冷凝器进出水口径 Condenser inlet and outlet diameter | mm | 40 | 40 | 40 | 40 | 40 | 40 | 50 | 50 | 50 | 65 | 65 | |
烟囱直径 Chimney diameter | mm | 280 | 320 | 350 | 450 | 550 | 600 | 650 | 750 | 900 | 1000 | 1200 | |
天然气燃料耗量 Natural gas fuel consumption | Nm3/h | 75 | 119 | 149 | 223 | 298 | 393 | 524 | 662 | 840 | 983 | 1311 | |
锅炉运输重量 Boiler transportation weight | t | 5.5 | 6.1 | 10.5 | 11.3 | 12 | 14.1 | 18.4 | 24.5 | 28.8 | 35 | 47 | |
最大运输尺寸 Maximum transportation size | 长long | mm | 3600 | 4200 | 5000 | 5100 | 5250 | 6350 | 7000 | 7600 | 7800 | 8300 | 9200 |
宽wide | mm | 1870 | 1950 | 2100 | 2150 | 2240 | 2600 | 2800 | 3000 | 3100 | 3200 | 3600 | |
高high | mm | 2310 | 2400 | 2600 | 2750 | 2900 | 3070 | 3130 | 3450 | 3600 | 3800 | 4100 | |
最大外型尺寸 Maximum external dimensions | 长long | mm | 4200 | 5200 | 5800 | 5900 | 6150 | 7600 | 8400 | 9100 | 9300 | 9900 | 11000 |
宽wide | mm | 2400 | 2800 | 3000 | 3060 | 3150 | 3360 | 3500 | 3910 | 3900 | 4400 | 4800 | |
高high | mm | 3000 | 3200 | 3400 | 3500 | 3600 | 3800 | 3900 | 4100 | 4300 | 4800 | 5300 | |
底座尺寸 Base size | 长long | mm | 3000 | 3800 | 4300 | 4400 | 4600 | 5400 | 6400 | 6600 | 7400 | 7800 | 8200 |
宽wide | mm | 1200 | 1200 | 1400 | 1400 | 1600 | 1800 | 2000 | 2000 | 2200 | 2200 | 2400 | |
备注： 1. 上述所有值，是以天然气（LNG）低位发热值8,400kcal/Nm³、 2. 根据用户需求，我公司可以提供其他特殊型号的锅炉
