导热油电加热循环设备工作原理

导热油电加热循环设备是一种新型、安全、高效节能，低压（常压下或较低压力）并能提供高温热能的特种工业炉，以导热油为热载体，通过热油泵使热载体循环，将热量传递给用热设备，是化工反应釜加温的关键重要设备

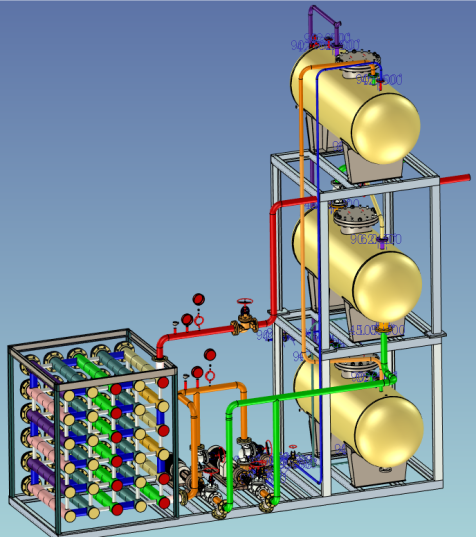

导热油电加热循环设备有由主机《导热油电加热器》+供热系统的辅机：（膨胀槽、贮油槽、热油循环泵、注油泵、油过滤器、油气分离器）组件等组成，在工厂把这些组件合成组装成几个撬块运到客户那里组装一个整体与客户用热设备连接，用户只需接入电源、介质的进出口管道即可使用。

一、导热油电加热循环设备的工作原理及用途：

导热油电加热循环设备是采用电热方式，以导热油为载热体，利用循环油泵强制闭路液相循环将热能输送给用热设备后，再返回电加热导热油炉炉体内加热的一种直流式特种工业炉,可满足生产流程中设定的工艺温度以及高精度控温的要求,是一种新型环保的热能转换设备，可广泛用于电子、轻纺、化工、印刷、食品、包装等行业，是电力富余和环保要求较高的地区理想的供热设备。

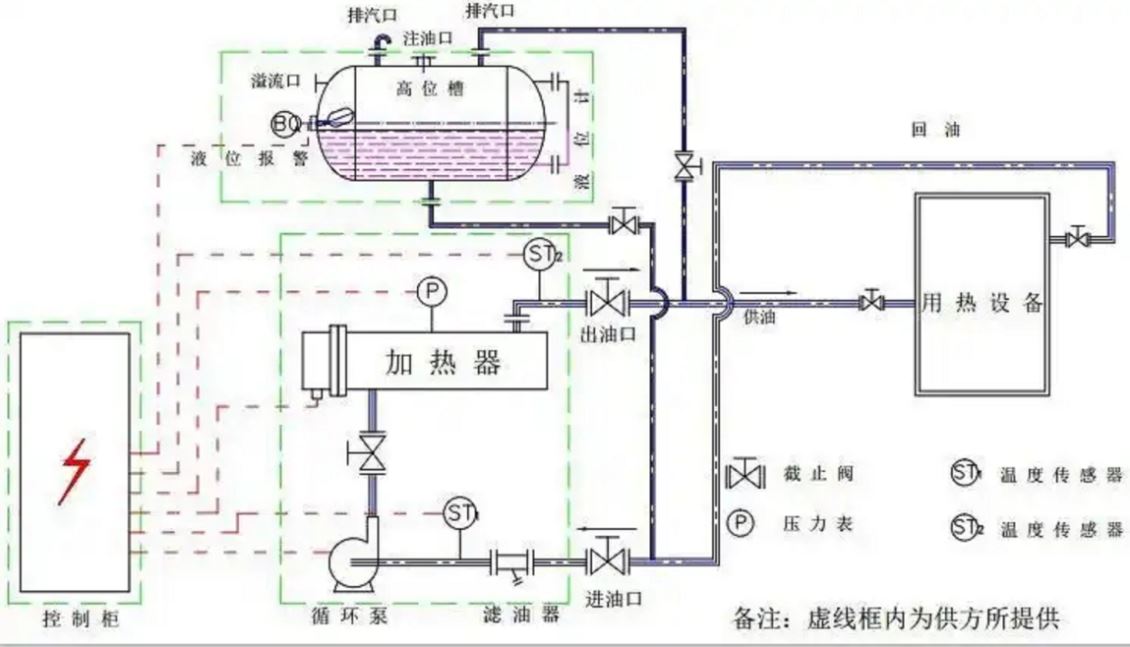

二、导热油电加热循环设备主要由导热油电加热器主机、供热系统，电器控制系统三大部份组成。

供热系统的辅机由膨胀槽、贮油槽、热油循环泵、注油泵、油过滤器、油气分离器等组成。

电器控制系统由电器控制柜及其检测、显示仪表等组成。

三、导热油电加热循环设备主机介绍：

主机为管架式方形结构，内部有电加热器元件，电加热器接线箱，导热油电加热器主机，型钢框架，保温材料，外包铁皮构成。

为保证主机合格，对电加热导热油炉炉体主机进行无损探伤检查（目测检查、射线检查、超声波检查、磁粉检查、液体渗透检查、）按《ALHZ-CS157.11》标准进行气密性试验。

四，导热油电加热循环设备电控柜控制系统介绍：

①：电加热导热油炉电控柜控制系统分为动力控制和仪表显示控制两部分。

1) 动力控制主要控制电加热导热油炉循环泵、各电加热器设备的起动与停止，同时循环泵与电加热器之间进行联锁控制（其中包挂热油循环进油压力低，出口压力高及高位槽液位低的联锁控制及报警）以保证电加热器的安全运行。

2) 仪表显示控制采用检测电加热导热油炉装置内的温控点，检测各装置内导热油介质的温度，控制调节电加热器加温，使其达到自动控制功能。

五、电加热导热油炉技术性能参数
