热媒加热炉

热媒加热炉

①．油田热媒炉是一种以导热油为传热介质的热力装置，间接加热设备，通过燃烧器加热导热油，再通过循环泵驱动导热油在换热器中与原油进行热交换，将热量传递给原油，实现原油输送、井口伴热等高能耗环节。

②.其核心是将热量通过燃烧器在炉膛内燃烧并以辐射热和对流换热的方式传递给热媒（导热油），载热热媒（导热油）通过循环系统运送到热用户，在热用户换热卸载后再循环回到热媒炉加热；如此往复以热媒（导热油）为载体实现热量传递，工作温度为160-300℃，膨胀罐、循环泵及控制系统为系统不可缺少的辅助设备。

③油田热媒炉： 负荷供热能力60----1500×10⁴kcal/h， 导热油的出口温度：≤350℃

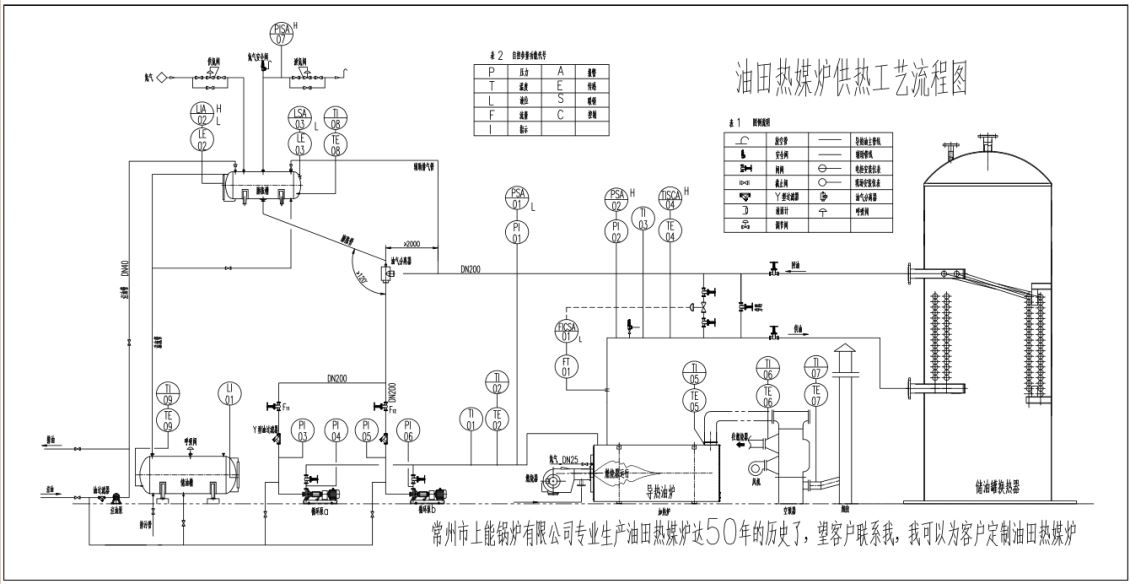

④油田热媒炉

供热工艺流程图

⑤.其核心优势包括：

l 高效传热‌：导热油在低压下可提供高温热源（如300℃以上），热效率达85%以上‌；

l 安全环保‌：避免原油直接接触火焰，减少结焦和废气排放，符合低碳要求‌；

l 精准控温‌：通过PLC系统自动调节温度，适用于稠油开采等高精度工艺

⑥.主要结构

l 燃烧系统‌：配备全自动燃烧器，支持生物质、天然气等多燃料适配‌；

l 换热系统‌：采用螺旋板式或盘管式换热器，导热油走管程，原油走壳程；

l 控制系统‌：集成温度、压力传感器及安全阀，实现熄火保护与燃料切断‌。

⑦.主要性能特点：
1、采用炉体橇、循环泵橇、膨胀罐钢架橇、注油泵橇、氮封橇五大橇块模式供货。并接受用户的特殊订货。
2、高静压的泵入口压力设计，脱水效果快，系统运行性大大增强。
3、专利设计的热备用循环泵功能，在极低环境中可以迅速顺利启动投入运行。
4、热媒炉盘管采用弹簧式设计，有效吸收热膨胀，防止冷热膨胀导致的炉墙或盘管损坏，保证盘管的安全。
5、最优的流程设计，排气迅速有效，整个系统无需再设计排气口，投运顺利快捷。
6、关键保护仪表为进口仪表，德国品质。

7、出口温度高，100~320℃，满足众多用户的需要。
8、成熟稳定的pid控制参数，系统输出温度温度波动小，小于±1℃。
9、热媒炉前后墙为开启式结构，便于炉管清洗和维护。
10、   燃料系统广泛，渣油、重油、轻油、天然气、城市煤气以及化工工艺废气。
11、   提供稳定的低压高温热源，且能实现一套系统提供多温位热源。
12、   系统热负荷自动调节、连续运行；系统全自动运行无人值守。
13、   系统介质实现自动补偿、自动调节。
14、   实现远程的DCS控制。
