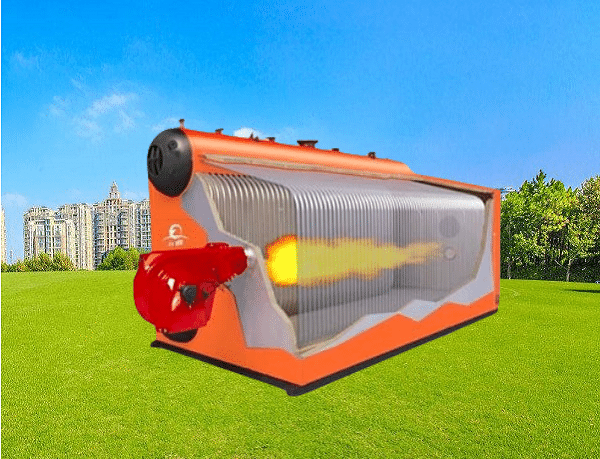

低氮燃天然气蒸汽锅炉
SZS系列蒸汽锅炉
燃气蒸汽锅炉出口应用于天燃气丰富的中东和西亚国家（如俄罗斯，乌磁别克斯坦，伊郎，伊拉克，沙特阿拉伯，土耳其，印度，巴基斯坦
）
SZS系列蒸汽锅炉参数
【额定蒸发量】：4-50t/h
【额定蒸汽压力】：1.25/1.6/2.0/2.5MPa等
【热效率】：≥94%（不含节能设备）
【低氮炉型】：NOx＜80mg/m³
【超低氮炉型】：NOx＜30mg/m³
【应用范围】：工业蒸汽、大型供热站。
产品简介:
SZS型燃气蒸汽锅炉采用汽包纵向布置结构，分为锅炉本体和节能装置两部分。锅炉本体模块化设计，实现了大容量锅炉的整体快速安装，缩短了安装周期，节省了安装成本
锅炉内部采用全膜式壁水冷结构，气密性好，减小锅炉主机重量和外形尺寸，缩短启动和停炉时间。
三回程对流管束结构，合理的烟气流程，较低背压，实现了正压燃烧，尾部布置可分式节能器，降低了排烟温度，避免了本体受热面的低温腐蚀。
核心优势: Core advantages:
燃料燃烧充分，热效率高 | 大水容积设计
| 优质保温
| 智能化控制
| 低氮排放
| 运行安全
|
大炉膛和对流管束二回程设计，使烟气在炉膛内停留时间加长，可燃气体得到充分燃烧，提高了燃烧效率。锅炉设有节能器，进一步提高热效率。 | 设计中采用了较大的水容积，保留了较大的水位安全范围，使得蒸汽蒸发面大，蒸汽含水率低，保证了蒸汽品质，有效减少了用汽侧负荷骤变对炉内水位的冲击 | 膜式水冷壁外安装轻型保温材料，采用特种复合硅酸盐板覆盖，外挂彩钢板，保温效果好，外观美观。 | 全自动PLC控制，触摸屏高清显示，一键启停，负荷自动调节，各类故障连锁保护。 | 配备低氮燃烧器，采用烟气外循环（FGR）技术 | 锅炉受压本体应力状况良好，锅筒等重要受压元件不直接受高温火焰辐射和冲刷，受压元件伸缩自如，热应力小，实现更高的安全裕度。 |
构造与性能: Construction and Performance:

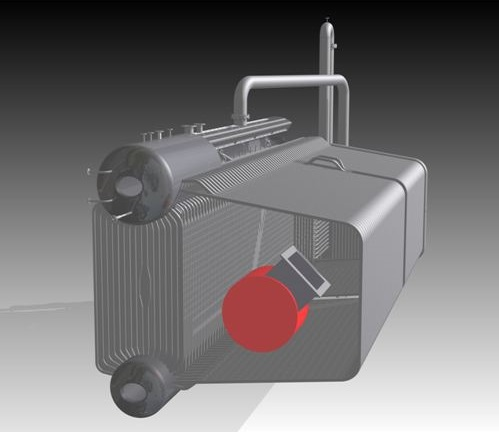

（1）内部结构：
采用上下锅筒纵向布置，上下锅筒间设有对流管束。下锅筒置于锅筒座上，与底座相连，上锅筒通过对流管束支撑在下锅筒上。

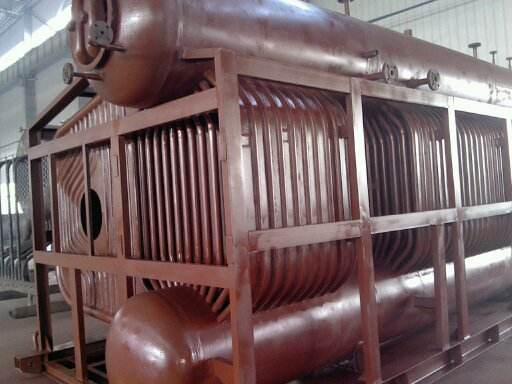

（2）水冷壁结构：
锅炉炉膛为膜式水冷壁结构，膜式壁采用专门的膜式壁生产线生产，焊缝波形均匀美观，质量好确保焊接及成形质量。全膜式壁水冷结构，气密性好完全消除烟气泄漏，保证了结构的稳定性，提高炉膛及烟道刚性，提高锅炉炉壁的抗爆能力。
（3）烟气系统：
锅炉采用了大炉膛和对流管束二回程设计，使烟气在炉膛内停留时间加长，可燃气体得到充分燃烧，提高了燃烧效率。炉膛与对流管束通过水冷壁分开。高温烟气首先在炉膛内与水冷壁进行高效换热，避免了直接高温烟气直接冲刷锅筒，延长了锅炉的使用寿命；烟气在经后烟箱进入二回程对流管束，进一步散热；流经对流管束后，烟气离开锅炉本体，通过连接烟道进入尾部受热面（节能器等热回收装置），再进入烟囱排入大气。
（4）配件 4) Accessories
节能器
| 压力表
| 超压保护装置
| 水位计
| 布水器
| 烟气冷凝水收集排放
| 锅筒配件
|
分体式安装，可依现场实际情况灵活安装。采用优化设计的翅片管换热器，翅化比大，翅化效率高，烟气流阻小。 | 大口径表盘、指针显示、高精度压力表；配备专用压力表缓冲管。 | 远传压力报警、机械式压力开关报警、弹簧全启式安全阀三重超压保护装置，确保锅炉在额定压力以内工作。 | 锅炉两侧，通过平衡桶连接水位计，板式、双色、浮筒等多类水位计可选，水位观察直观、检测稳定、控制灵敏 | 锅炉给水入口设置专用布水器，给水经布水器后分散均匀地进入锅炉，避免了给水时的局部温度骤降。 | 采用合理的烟道结构，燃气燃烧产生的冷凝水迅速汇集，在前后烟箱排出，极大限度减小了冷凝水对锅炉的腐蚀 | 人孔、手孔等检查孔设置齐全，位置合理，维护检修方便。 |
（5）外观 (5) Appearance
立体雕塑型外观，在传统外观工艺基础上，采用加固筋的压花钢板立体包装，外观时尚，结构牢固，稳重大气。

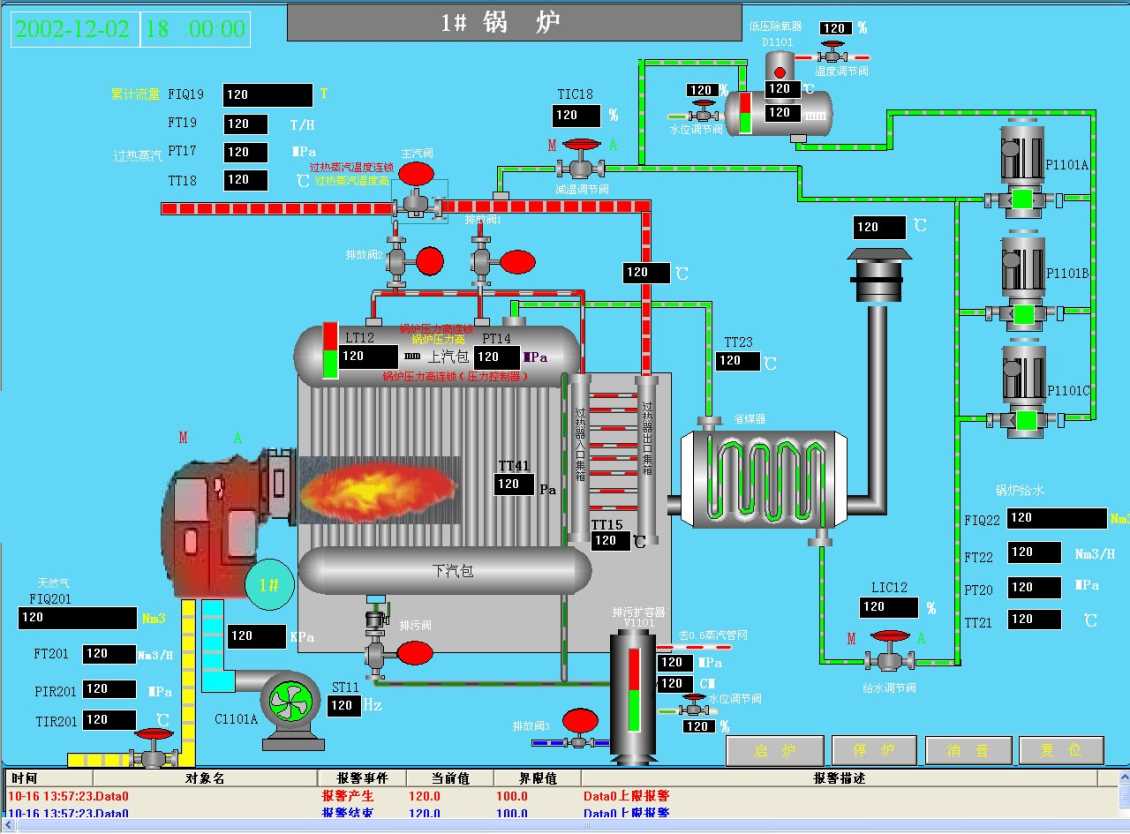

（6）系统图:
SZS系列燃油（气）低氮蒸汽锅炉主要技术参数:Main technical parameters of SZS series fuel (gas) low nitrogen steam boilers
项目 project | 型号 model | SZS4 | SZS6 | SZS10 | SZS15 | SZS20 | SZS25 | SZS30 | SZS35 | SZS40 | SZS50 |
额定蒸发量 Rated evaporation capacity | t/h | 4 | 6 | 10 | 15 | 20 | 25 | 30 | 35 | 40 | 50 |
额定压力 Rated pressure | MPa | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 | 1.0/1.25/1.6 /2.0/2.5 |
蒸汽温度 Steam temperature | ℃ | 184/194/204 /215/224 | 184/194/204 /215/224 | 184/194/204 /215/224 | 184/194/204 /215/224 | 184/194/204 /215/224 | 184/194/204 /215/224 | 184/194/204 /215/224 | 184/194/204 /215/224 | 184/194/204 /215/224 | 184/194/204 /215/224 |
锅炉热效率 Boiler thermal efficiency | % | ＞94 | ＞94 | ＞94 | ＞94 | ＞94 | ＞94 | ＞94 | ＞94 | ＞94 | ＞94 |
适应燃料 Adapt to fuel | 氢气、天然气、焦炉煤气、城市煤气 Light diesel, natural gas, coke oven gas, urban gas | ||||||||||
最大件外形长度Maximum external length of the component | mm | 6000 | 6450 | 7590 | 8550 | 8400 | 9200 | 10500 | 11470 | 11470 | 12000 |
最大件外形宽度Maximum external width of the component | mm | 2400 | 3350 | 3660 | 3550 | 3960 | 3960 | 4400 | 4400 | 4400 | 3250 |
最大件外形高度Maximum external height of the component | mm | 3400 | 3460 | 3680 | 3490 | 3900 | 3900 | 4230 | 4230 | 4230 | 3890 |
最大件运输重量Maximum transportation weight | t | 25 | 33 | 36 | 40 | 48 | 52 | 57 | 62 | 67 | 72 |
本产品如因技术改进所进行数据的变化，恕不预告，并以现时图纸为准 。
